Пробијте ги тесните грла за тестирање на индустријата со независно развиен FFT систем за анализа на бранови форми

Во полето на тестирање на перформансите на машината за влечење, конвенционалните методи главно вклучуваат тестирање на вибрации, тестирање на бучава, итн. Сепак, прецизното снимање на бранови форми на напон и анализата на оперативните податоци е суштината на оценувањето на статусот на моторот. По опширно усовршување, тимот на моторни лифтови NIDEC независно разви систем за анализа на бранови форма FFT заснован на принципот на задната електромоторна сила на машините за влечење - без потреба од сложени надворешни сензори, тој може да генерира синусни бранови само преку конверзија на сигналот, обезбедувајќи поефикасно и попрецизно решение за тестирање на машините за влечење.

Повеќе алгоритми за зајакнување на одбранбената линија за откривање дефекти

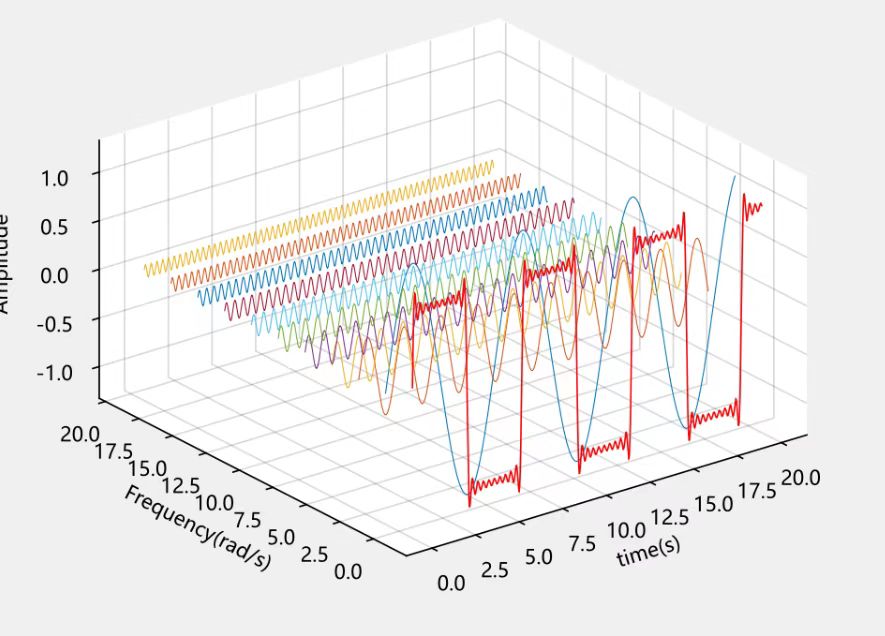

Алгоритмот Fast Fourier Transform (FFT), јадрото на алатките за анализа на NVH, е класична алатка за откривање дефекти. Може точно да ги конвертира сигналите од временскиот домен на индуцираната електромоторна сила собрани за време на работата на моторот во сигнали од доменот на фреквенција. Во реалната работа на синхроните мотори со постојан магнет, дефектите како што се неусогласеност, обратно залепување и офсет вметнување на постојаните магнети ќе се рефлектираат во суптилни промени во индуцираната електромоторна сила, што ќе генерира абнормални сигнали на одредени фреквенции. Со својата моќна способност за анализа на сигналот, алгоритмот FFT може силно да ги долови овие суптилни промени и да обезбеди важни индиции за дијагноза на дефекти.

Двојни јадра на решението за тестирање на моторот за лифт NIDEC

Хардверско јадро: Картичка за стекнување податоци со висока стапка на земање примероци

За да избегнеме „изобличување“ на сигналот, како хардверска основа избираме картички за стекнување податоци со висока стапка на земање примероци и висока резолуција. Може во реално време да фати мали промени на напонот на задната електромоторна сила за време на работата на моторот, да ги конвертира аналогните сигнали во прецизни дигитални сигнали и да обезбеди „висококвалитетни необработени податоци“ за последователна анализа.

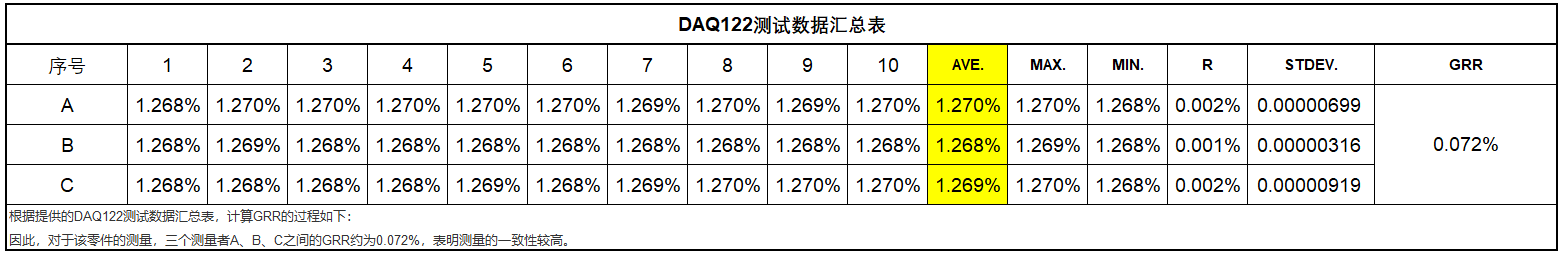

За да се осигура дека избраната картичка за стекнување податоци ги исполнува барањата, тимот ME ја тестираше. Анализата покажува дека избраната картичка за стекнување податоци има одлична стабилност, со GRR од приближно 0,072% меѓу трите мерења A, B и C.

Софтверско јадро: Независно развиен FFT систем за анализа на бранови форми

Основната предност на овој систем лежи во конвертирање на „професионалните податоци“ во „видливи, анализирани и употребливи“ резултати од тестот. Нејзините три основни функции опфаќаат целосна димензионална анализа од временски домен до домен на фреквенција:

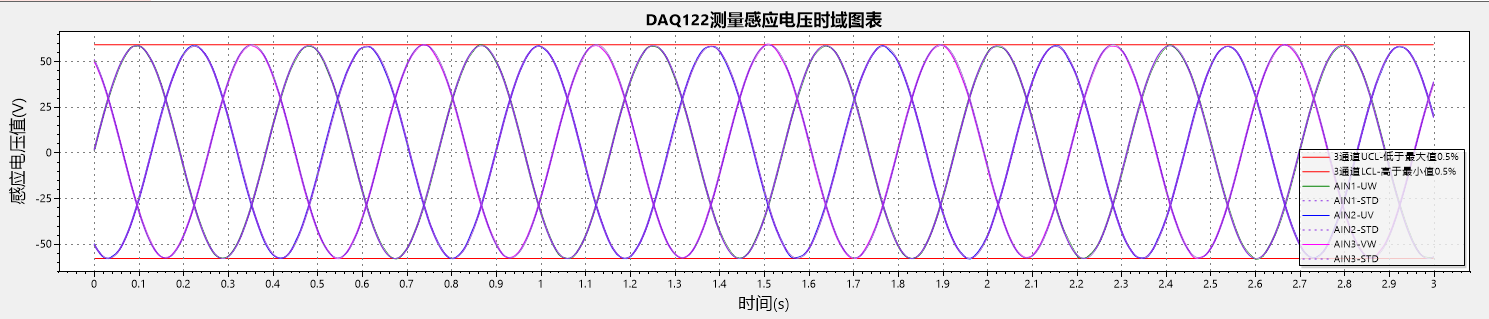

• Графикон за време-домен на индуциран напон: Во реално време се прикажува кривата на промена на напонските сигнали со текот на времето, интуитивно прикажувајќи ги флуктуациите на напонот и јазлите за појава на врвот, правејќи ги моменталните промени на сигналот јасни на прв поглед;

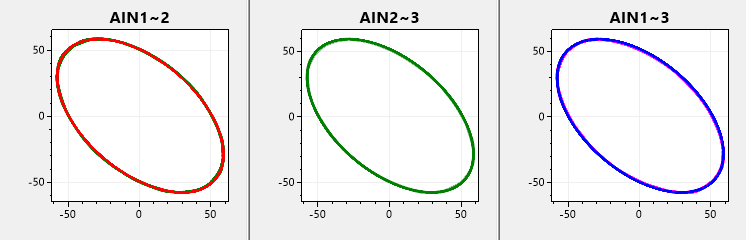

• Анализа на фигури на Lissajous: генерира фигури на Lissajous преку фазната врска на различни сигнали, брзо ја оценува оперативната стабилност на влечната машина и ги идентификува абнормалните фазни отстапувања на прв поглед;

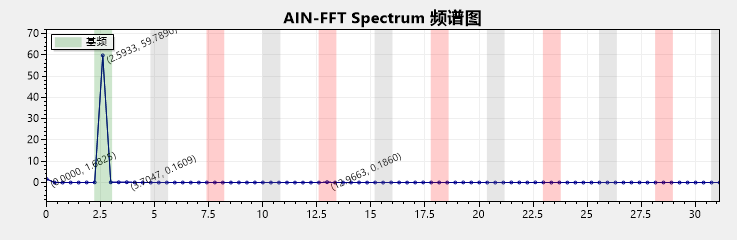

• длабинска анализа на спектарот: Ги конвертира сигналите од временскиот домен во податоци од доменот на фреквенција, јасно го покажува процентот на секоја фреквентна компонента и лесно ги лоцира потенцијалните проблеми како што се хармониските пречки.

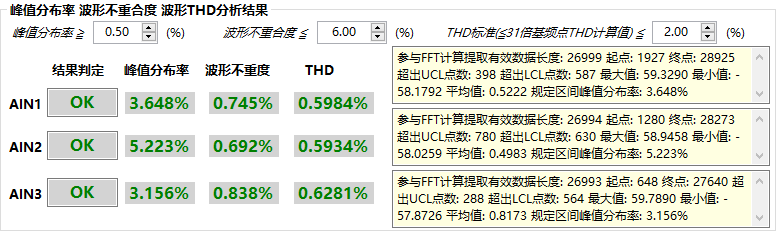

Надвор од „гледање податоци“, системот повеќе се фокусира на „испорачување резултати“. Три клучни индикатори за тестирање ги штитат перформансите на машината за влечење:

1. Врвна стапка на дистрибуција: Ја брои распределбата на врвовите на напонот, оценува дали врвовите се во разумен опсег и избегнува губење на моторот предизвикано од ненормални врвови;

2. Степен на не-случајност на брановидни форми: ја споредува разликата помеѓу вистинската бранова форма и стандардниот синусен бран, го квантифицира изобличувањето на брановата форма и дава прецизна основа за пуштање во работа на моторот;

3. THD анализа на бранови: Пресметува вкупно хармониско изобличување, интуитивно го рефлектира влијанието на хармониците врз напонските бранови форми и помага да се оптимизира квалитетот на производот на машините за влечење.

Приказ на достигнувања

Преку независно развиениот систем за анализа на бранови форми FFT, извршено е повеќедимензионално тестирање на перформансите на NVH на моторот, што значително ги намалува проблемите со квалитетот на производот и обезбедува квалитет на моторот пред испораката. Од декември 2024 година до денес, тестирани се приближно десетици илјади мотори, при што приносот при првото поминување на тестираните мотори се одржува над 99,5%. Собирањето и анализата на овие податоци целосно ја демонстрира веродостојноста на квалитетот на моторот на лифтот NIDEC и значењето на развојот на овој софтвер за тестирање на перформансите на моторот FFT.

Конечно, од интерпретација на принципот NVH, воведување иновации, стекнување податоци со голема брзина, анализа на повеќедимензионални параметри до масовно тестирање на производите, овој систем за анализа на бранови FFT ги руши ограничувањата на традиционалното тестирање. Без разлика дали се работи за проверка на квалитетот на фабриката за мотори, за секојдневно следење на работата и одржување или за дијагноза на дефекти, може да обезбеди детална и сеопфатна поддршка за тестирање, вбризгувајќи нов импулс во ефикасното, безбедното и доверливото тестирање на перформансите на моторот во индустријата за машини за влечење на лифтови!
