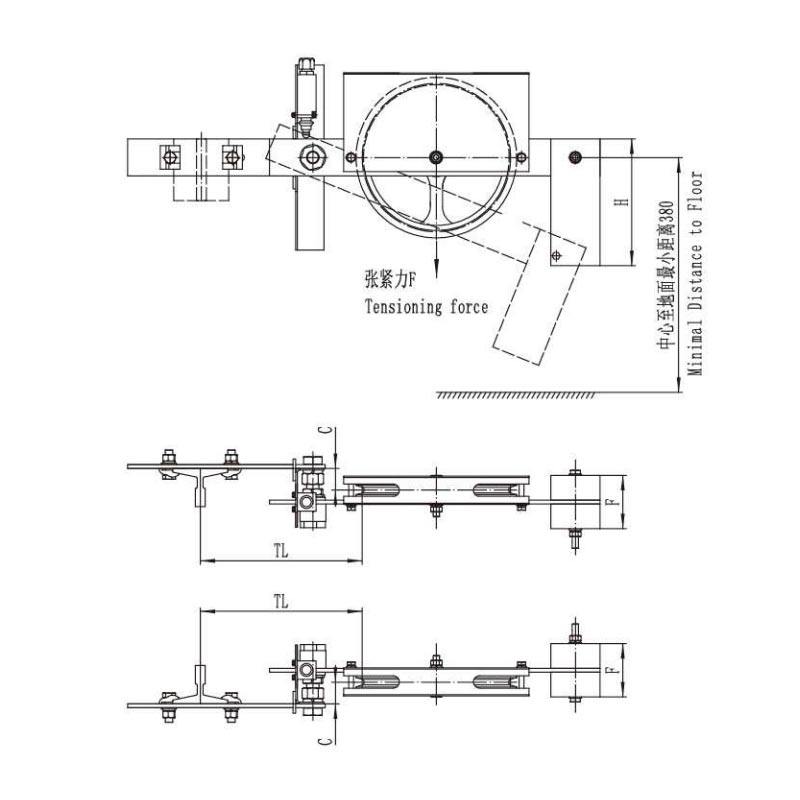

Уред за затегнување BZJ01
Лист со технички параметар
Дијаметар на калем (мм): 0240
Дијаметар на јаже (мм): 08
Модел на помошен гувернер XS3 XS3A XS3B
Дијаметар на калем (мм): 0240
Дијаметар на јаже (мм): 08
Модел на помошен гувернер XS3 XS3A XS3B
BZJ01 Уред за затегнување
| БР. | Е(кг) Противтежа |
Материјал |
C(m) | FXH(mm) | (м) Патување со автомобил |
F(N) Сила на затегнување |
TL (mm) Тип за водичка шина |
| L01 | 10 | Челик чинија |
20-48 | 86X205 | H<60 | 250 | Т75 183,5-250,5,283,5-350,5 Т78 182-252,282-352 Т89 184,5-256,5,277,5-356,5 |
| L02 | 15 | 86x231 | 60|
350
|
| |||
| L03 | 20 | 20-44 | 86x272 | 80|
450
|
| ||
| L04 | 10 | 20-48 | 86x205 | E660 | 250 | Т75 243,5-300,5 Т78 242-302 Т89 244,5-299,5 |
|
| L05 | 15 | 86x231 | 60|
350
|
| |||
| L06 | 20 | 20-44 | 86x272 | 80|
450
|
| ||
| L07 | 10 | 20-48 | 86x205 | B≤60 | 250 | Т114 200-290 Т127 210-283.5 |
|
| L08 | 15 | 86x231 | 60|
350
|
| |||
| L09 | 20 | 20-44 | 86x272 | 80|
450
|
| ||
| L10 | 17 |
Руда посветат |
20-48 | 100x266 | 60|
400
|
Т75 183,5-250,5,283,5-350,5 |
Т78 182-252,282-352 Т89 184,5-256,5,277,5-356,5 |
| L11 | 20 | 20-44 | 80|
450
|
| |||
| L12 | 17 | 20-48 | 60<1≤80 | 400 | Т75 243,5-300,5 Т78 242-302 Т89 244,5-299,5 |
||
| L13 | 20 | 20-44 | 80|
450
|
| |||
| L14 | 17 | 20-48 | 60|
400
|
Т114 200-290 |
Т127 210-283.5 | ||
| L15 | 20 | 20-44 | 80|
450
|
|
Уред за затегнување BZJ09
Лист со технички параметар
Дијаметар на калем (мм): 0240
Дијаметар на јаже (мм): 08
Модел на помошен гувернер XS3 XS3A XS3B
Дијаметар на калем (мм): 0240
Дијаметар на јаже (мм): 08
Модел на помошен гувернер XS3 XS3A XS3B
BZJ09 Уред за затегнување
| БР. | (КГ) Противтежа |
CXDXE | H(m) Патување со автомобил (м) |
Тип за водичка шина |
| 1 | 10 | 80x86x205 | H≤60 | T78, T75, Т89, Т89-1 Т90, |
| 2 | 15 | 103x86x231 | 60 | |
| 3 | 20 | 122X86X272 | 80 | |
| 4 | 10 | 80x86x205 | H≤60 | Т114 |
| 5 | 15 | 103x86x231 | 60 | |
| 6 | 20 | 122X86X272 | 80 |
Уред за затегнување BZJ02
BZJ02 Уред за затегнување
| БР. | Тип за водичка шина | TL (mm) Растојание помеѓу центарот на јажето и центарот на железницата |
HB (мм) |
HD (мм) Дијаметар на калем |
| L01 | Т78 | 132-281 | 493,5~642,5 | 0200 |
| L02 | 557~706 | 0250 | ||
| L03 | 608~757 | 0300 | ||
| L04 | Т89 | 137-275 | 498,5~636,5 | 0200 |
| L05 | 562-700 | 0250 | ||
| L06 | 613~751 | 0300 | ||
| L07 | Т114 | 158~306 | 519,5~667,5 | 0200 |
| L08 | 583~731 | 0250 | ||
| L09 | 634~776 | 0300 | ||
| L10 | Т127 | 164-300 | 525,5~331,5 | 0200 |
| L11 | 589~725 | 0250 | ||
| L12 | 640~776 | 0300 | ||
| L13 | Т140 | 185~215 | 546,5~576,5 | 0200 |
| L14 | 661~691 | 0300 |
Уред за затегнување BZJ03
BZJ03 Уред за затегнување
| БР. | Тип за водичка шина | (кг) Противтежа |
HD (мм) Дијаметар на калем |
ХА (мм) |
HB (мм) |
| L01 | Т75 Т89 | 15, 20 | 0200 | 140 | 438.5 |
| L02 | 0250 | 165 | 467 | ||
| L03 | 0300 | 190 | 553 | ||
| L04 | Т114 | 0200 | 140 | 438.5 | |
| L05 | 0250 | 165 | 467 | ||
| L06 | 0300 | 190 | 553 |
| Тип | M | N |
| БЗЈ03 | 230±10 | 13.5 |
| 133,5±10 | 36.5 |
Модел на помошен гувернер XS200 или XS300
